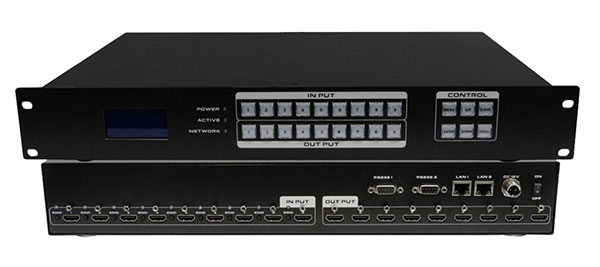

4K30 HDMI99工业化矩阵
产品简介
HDMI带屏高端按键矩阵是一款支持手机控制、iPad控制、WEB双向控制及APP集中管理的HDMI矩阵，且支持HDMI1.4a标准，支持EDID管理；分辨率可达4K@30HZ、1080@120HZ的HDMI矩阵。
本矩阵单通道交换信号速率高达6.5Gbps，主板交换能力采用四核四链路处理技术，核心交换能力可达速率26Gbps。数字信号运用无压缩的传输方式，保证图像信号的高保真输出；独特的信号链路屏蔽设计技术保证信号的完整性；内部核心数字开关具有超强的抗干扰能力及长期连续工作的高稳定性；运用先进的高级算法，保证命令的高效实时性。过压保护和ESD防静电技术等多重保护措施，保证设备免收外部冲击；具备掉电状态存储保护、开机自动恢复记忆的功能。支持7*24小时不间断运行；具备网络及RS232通讯接口控制，可以方便与个人电脑、中央控制系统等各种远端控制设备配合使用。
本矩阵主要应用于高清可视会议、广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。
产品特性
Ø 支持18路输入18路输出固化矩阵
Ø 支持: 4K x 2K@30Hz、1080P@120Hz、1080P 3D@60Hz；Deep Color支持48/36/30/24-bit；
Ø 支持任意HDMI显示器随时查看任意HDMI信号源；
Ø 支持通道快速关闭；

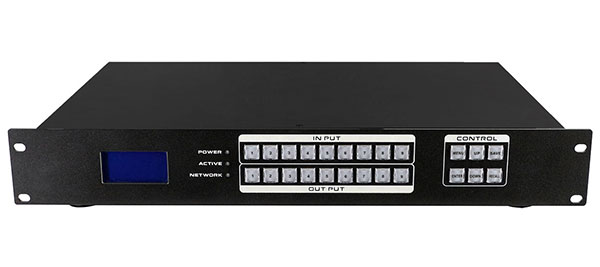

Ø 广电级带灯按键。可视化按键，通过按键蓝光指示灯可实现输入输出通道状态可视化；
Ø 广电级交换芯片，图像切换单颗芯片即可完成，集成度更高；
Ø 支持RS-232串口控制,面板按键控制以及TCP/IP（WEB和APP）控制,控制更加灵活方便；
Ø 两键式控制方式，设备控制更加简单有效，支持1路输入+N路输出图像切换;
Ø 双向控制，WEB/APP/按键图像切换状态实时同步；
Ø 集中控制功能，单台控制单元可控制多台矩阵，无需手动修改配置数据；
Ø 支持EDID学习与EDID自适应功能，更好适应现场多样化的显示设备，提高兼容性；
Ø 航空式螺旋电源接口，为电源的稳定性保驾护航；
规格参数
|
规格 |
9进9出 |
18进18出 |
|
描述 |
HDMI99带屏 |
HDMI1818带屏 |
|
输入 |

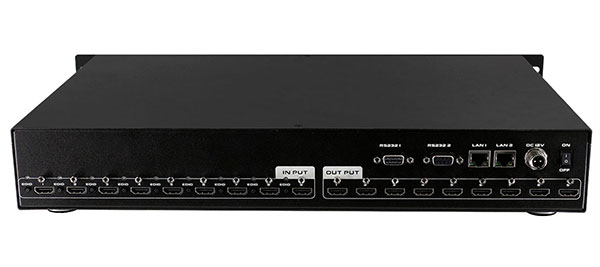

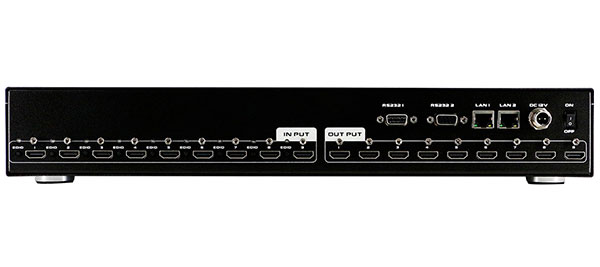

9XHDMI，2XRS232，2XRJ45 |
18XHDMI，2XRS232，2XRJ45 |
|
输出 |
9XHDMI |
18XHDMI |
|
协议 |
支持HDMI1.4a、支持EDID管理、支持HDCP解析 |
|
|
色彩空间 |
支持RGB444、YUV444、YUV422色彩空间，支持x.v.Color扩展色域标准 |
|
|
分辨率 |
480i, 576i, 480p, 576p, 720p ,1080i, 1080p@24/30/50/60Hz, 4K@30Hz, 1080P3D@60Hz |
|
|
控制方式 |
按键、RS232、WEB、APP |
|
|
尺寸mm |
482×279×67（mm） |
482×279×89（mm） |
|
重量 |
4kg |
4.9kg |
|
功耗 |
23W（最大） |
55W（最大） |
|
电源 |
AC:110V-240V 50/60Hz DC:12V5A |
|
|
工作温度 |
0ºC~40ºC/32ºF~104ºF |
|
|
储存温度 |
−20ºC~60ºC/−4ºF~140ºF |
|
