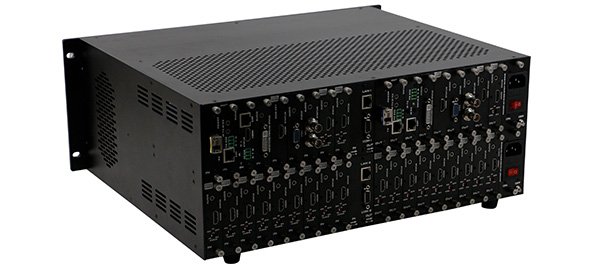

产品简介
插卡式音视频高清混合矩阵是最新推出的一款迷你多功能混合矩阵,采用模块化的设计 理念,增加音频的解析,传输,分配,切换功能,采用按键式管理的设计理念,本矩阵一共 有3款产品,9进9出,18进18出,36进36出。所有信号输入输出卡均采用单卡单路的方式, 最大限度的给予了用户配置的灵活性,单卡可实现CVBS/YPbPr/VGA/HDMI/DVI五类信号的任 意转换,切换,传输功能,配备信号分辨率调节,信号类型选择调节功能,支持4K 、EDID、 HDCP是自动适应调节和解析,支持无缝快速切换功能,强大的性价比,更加体现了它的价 值。本矩阵采用了双控制系统设计,可以接入两套不同的控制系统,同时采用了电磁防护设 计,可以有效的屏蔽掉来自周边环境的电磁干扰,从而使设备稳定的运行。
本矩阵单通道交换信号速率高达12.5Gbps,主板交换能力采用四核四链路处理技术,核 心交换能力可达速率32Gbps 。数字信号运用无压缩的传输方式,保证图像信号的高保真输 出; 独特的信号链路屏蔽设计技术保证信号的完整性; 内部核心数字开关具有超强的抗干扰 能力及长期连续工作的高稳定性; 运用先进的高级算法,保证命令的高效实时性; 可选择 CVBS/YPbPr/VGA/HDMI/DVI/SD/HD/3G-SDI/HDBaseT/Fiber等信号作为输入或输出,完成大路数 信号的配置规模,灵活的插卡式、模块化结构; 采用独特的处理方式,大大提高设备的切换 速度,实现指令之间不需等待的快速控制,实现无缝快速切换功能; 整套设计理念完美解决 视频系统中信号源过多和数模信号并存的兼容难题,并可以最大程度的节省成本,利于系统 升级、扩容及维护; 过压保护和ESD防静电技术等多重保护措施,保证设备免收外部冲击; 具备掉电状态存储保护、开机自动恢复记忆的功能; 同时本矩阵具有强大的网络传输和网络 管理能力。支持7*24小时不间断运行; 具备双网络及 RS232通讯接口备份控制,可以方便与 个人电脑、中央控制系统等各种远端控制设备配合使用。
本矩阵支持简单中央控制功能,可以通过简单的配置实现控制周边设备,比如投影机的 开关,摄像头预置位的调取等。

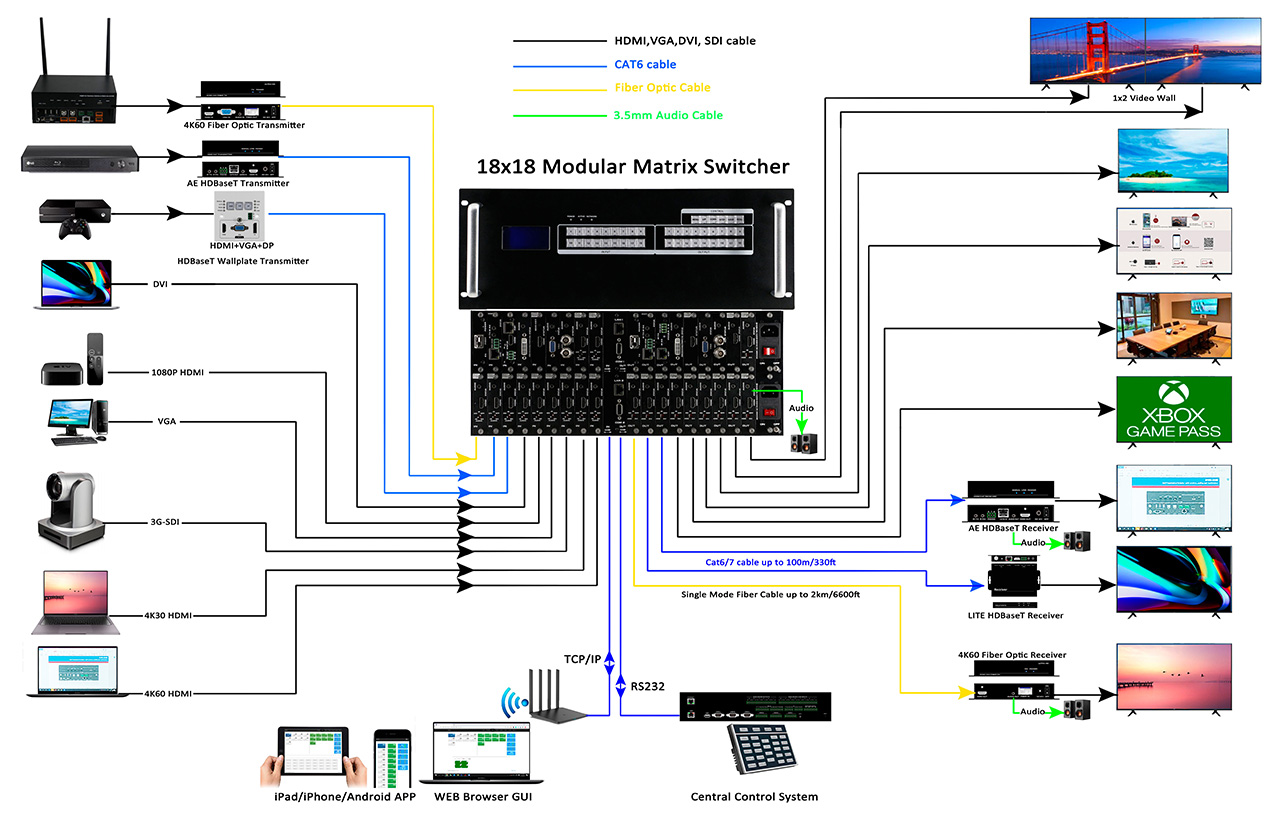

本矩阵主要应用于高清可视会议、广播电视工程、多媒体会议厅、大屏幕显示工程、电视教 学、指挥控制中心等场所。

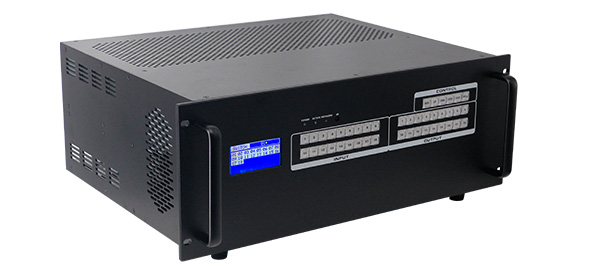

产品特性
Ø模块化设计,设备采用单卡单路设计,可支持CVBS/VGA/YPBPR/DVI/HDMI/HDSDI/3GSDI/ HDBaseT/Fiber信号的混合输入和混合输出(其中VGA/YPBPR/CVBS采用DVI- I接口加转接头 的方式) ;
Ø支持各种信号的快速无缝切换;
Ø强大信号交换处理能力,采用四核四链路核心芯片可达32 Gbps处理速率; 广电专业带 灯按键设计,可对产品进行切换、设置等功能;
Ø支持EDID的自动读取,支持HDCP解析;
Ø支持各种视频信号的立体声音频的解析,分配,切换;
Ø支持4K60,HDMI2.0 444数字高清视频信号的传输切换;
Ø3D图像倍频修复、临近像素复读处理和3D去除隔行处理功能进行图像修复功能;
Ø支持降升频处理、临近像素修复处理和模糊处理实现图像降频处理功能;
Ø支持双网络,双控制备份功能,实现大规模集成化网络管理功能;
Ø视频信号接口卡支持即插即用功能;
Ø支持断电场景自动存储保护、开机自动恢复记忆功能;
Ø支持HDBaseT高清视频信号的网络转换和传输功能,传输距离为70/100米,网络输入 输出传输带宽速率高达10 Gbps;
Ø支持光纤传输距离可从2000米~10公里;
Ø内置强大WEB服务器,可实现网络远程管理控制;
Ø支持强大的网络集中控制功能,单一控制界面可以控制高达254台设备;
Ø支持简单网路中控功能,可以通过Web或者APP实现对外围设备的控制;
Ø支持过压、过流、过热和过载保护,降低设备被损坏的概率;
Ø支持IR红外控制

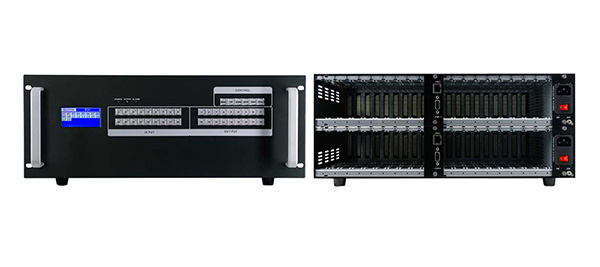

技术参数
规格 |
18进18出 |
描述 |
迷你型18路插卡式万能混合矩阵 |
插槽 |
18路卡槽,单卡单路 |
输入板 |
单接口板卡,支持HDMI 、DVI 、3GSDI 、VGA 、YPBPR 、CVBS 、网络、光纤输入 |
输出板 |
单接口板卡,支持HDMI 、DVI 、3GSDI 、VGA 、YPBPR 、CVBS 、网络、光纤输出 |
协议 |
支持HDMI2.0和DVI1.0协议,支持HDCP2.2协议和EDID功能 |
色彩空间 |
支持RGB444 、YUV444 、YUV422色彩空间,支持x.v.Color扩展色域标准 |
分辨率 |
640×480--- 1920×1200@60Hz (VESA标准) ,480i---4K60Hz ( HDTV标准) |
数据速率 |
12.5Gbps |
传输距离 |
70m(六类网线) 、300m(多模光纤) 、2Km(单模光纤) 、25米(数字线缆) 30米(模拟 线缆) |
控制方式 |
广电级切换按键,双RS232+LAN等控制方式 |
尺寸mm |
482*390*178 (4U) |
重量 |
12.5KG(不插板卡) |
功耗 |
21W(不插板卡) |
电源 |
AC 180V-240V 50/60HZ电源输入,1800/3600采用双电源 |
工作温度 |
- 10℃ - 50℃ |
储存温度 |
-25℃ - 55℃ |
