SVM-MANAGER-400-4K30
产品概述

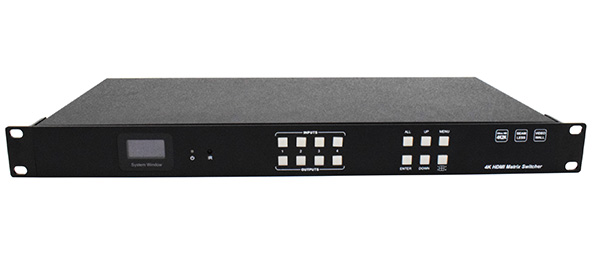

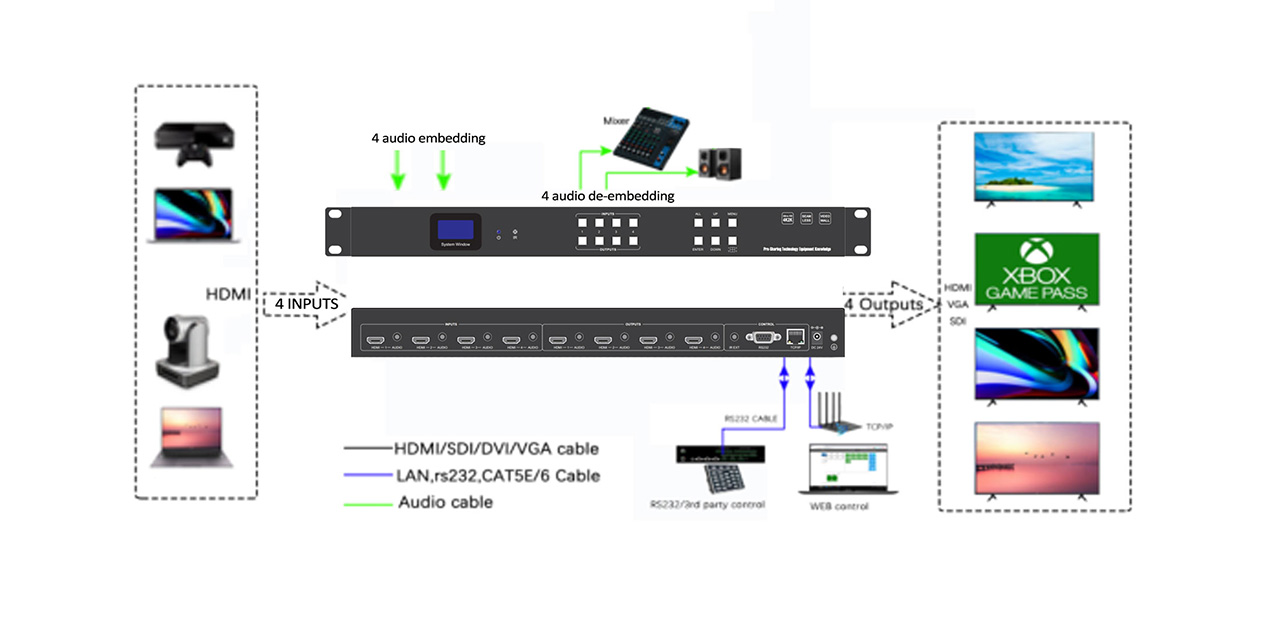

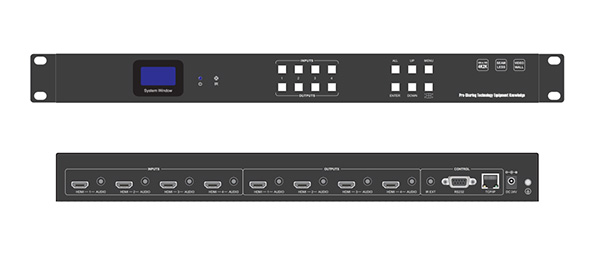

本设备是一款HDMI 4K无缝拼矩，最高输入输出分辨率支持4K30任意Scaler输出。输入支持模拟音频加嵌，输出支持音频解嵌和分离。拼接支持4K输入输出与边框补充功能。前面板支持按键操作和OLED屏状态反馈与操作提示。采用B/S架构WEB GUI人机交互界面，PC端无需安装软件即可控制设备。支持通过GUI升级设备固件维护和升级提供便利；设备操控除GUI和按键控制，还支持RS232串口/TCP/IP网口指令控制以及IR红外遥控器控制。外观4x4和8x8均采用1U尺寸大小材质用铝壳设计；
产品特性
l 支持高清分辨率3840x2160@30HZ输入输出；
l 支持HDCP1.4信号源为HDCP2.2时自动识别降至HDCP1.4（强制除外）；
l 支持任意输入输出Scaler倍线分辨率输出;
l 支持无缝快速切换；

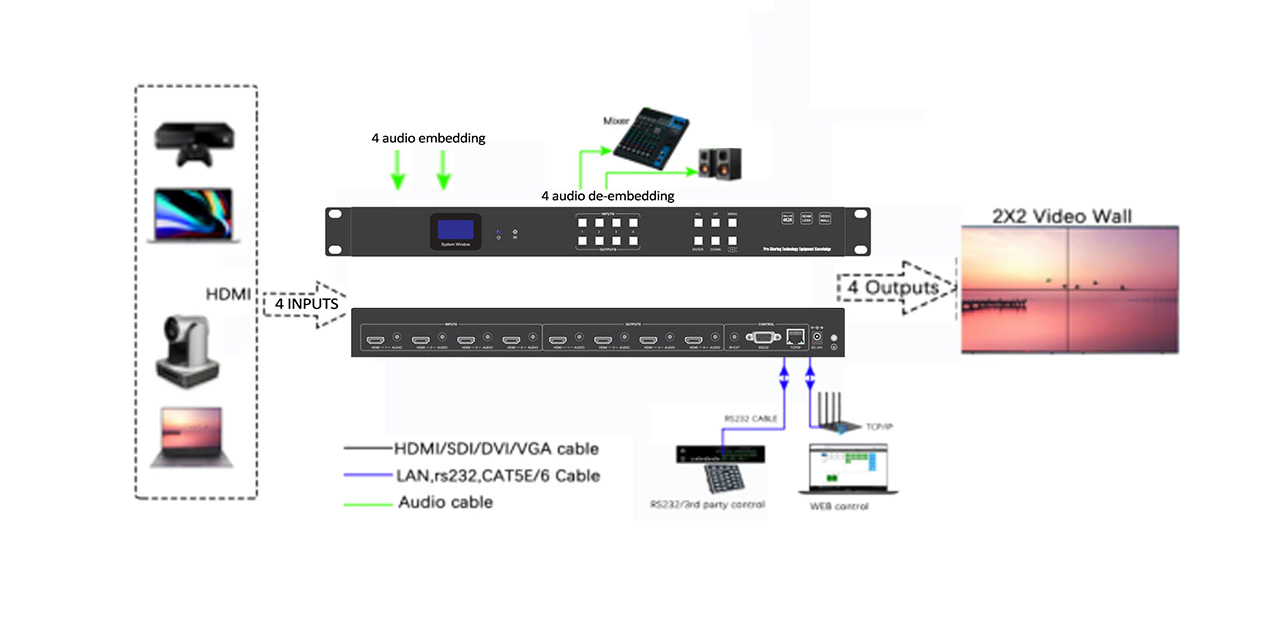

l 支持4K画面拼接模式；
l 支持HDMI输入音频加嵌入；
l 支持HDMI输出音频解嵌和音频分离；
l 支持OLED屏状态显示和操作反馈；
l 支持WEB GUI网页人机交互控制；
l 支持EDID学习和EDID内置调用；
l 支持前面板红外遥控后面板红外接收棒控制；
l 支持前面板按键快速操作；
l 支持RS232串口指令控制；
l 支持网口TCP/IP链接指令控制；
l 支持工作与待机省电模式；
l 支持在线网口升级设备固件；
规格参数表 |
|||||
|
|
项目 |
参数 |
|||
|
视 频 本 参 数
|
分辨率范围 |
输入最高UHD(3840x2160)/30Hz向下兼容 |
|||
|
|
|
输出4K@30\1080P\720P\1366*768@60 |
|||
|
|
HDMI标准 |
HDMI1.4 |
|||
|
|
HDCP标准 |
支持HDCP1.4，信号源HDCP2.2时自动兼容本机 |
|||
|
|
颜色位深 |
8、10 或 12 位 |
|||
|
|
颜色空间 |
YCbCr、RGB |
|||
|
|
EDID |
内置或学习 |
|||
|
|
输出格式 |
HDMI |
|||
|
|
HDMI输入口 |
1-4或1-8个 |
|||
|
|
HDMI输出口 |
1-4或1-8个 |
|||
|
|
HDMI连接器 |
HDMI A 型连接器 |
|||
|
音 频 参 数
|
音频参数 |
||||
|
|
音频格式 |
PCM 2.1Ch, Dolby Digital, Dolby True-HD, DTS-HD。(仅支持2.1声道) |
|||
|
|
音频采样率 |
32kHz, 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz |
|||
|
|
音频比特率 |
Up to16~24-bit |
|||
|

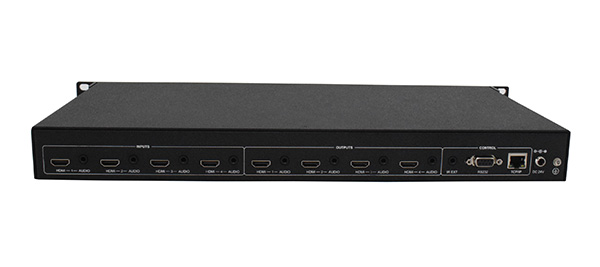

控 制 接 口 |
其他参数 |
||||
|
|
按键 |
白色短键程带灯按键 |
|||
|
|
串口 |
DB9连接器母端 |
|||
|
|
红外 |
面板IR接收器和3.5mm插座 |
|||
|
|
网口 |
RJ45网口TCP/IP带链接指示灯 |
|||
|
一 般 规 格 |
电源 |
美规电源适配器 24V/3A |
|||
|
|
功耗 |
|
|||
|
|
尺寸 |
|
|||
|
|
重量 |
|
|||
|
环 境 |
工作温度 |
0℃至 50℃ |
|||
|
|
存储温度 |
-20℃至 60℃ |
|||
|
|
环境湿度 |
20%-90% |
|||
